Маслораспылитель (лубрикатор)

Наименование

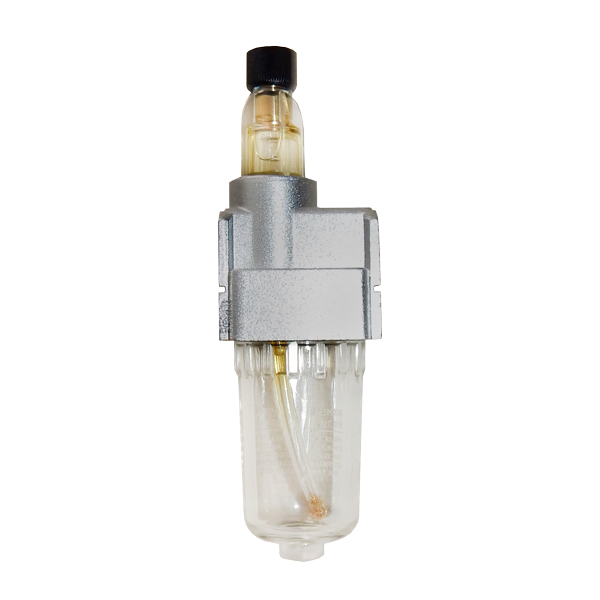

Маслораспылитель AL2000
Маслораспылитель AL3000

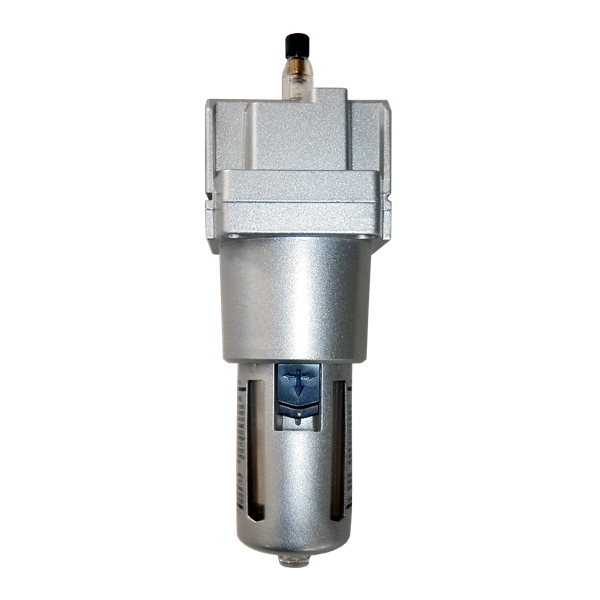

Маслораспылитель AL5000

Введение: почему пневматике нужна смазка?

Сжатый воздух — удобный и безопасный энергоноситель, но у него есть один недостаток: он не содержит смазывающих компонентов. Между тем, внутренние детали пневмоцилиндров, золотников распределителей, пневматических гайковёртов и шлифовальных машин постоянно трутся друг о друга. Без регулярной подачи масла их ресурс резко сокращается: появляются задиры, увеличивается утечка воздуха, падает усилие.

Именно для решения этой задачи служит маслораспылитель (лубрикатор) — устройство, которое дозированно впрыскивает масляный туман в воздушный поток, транспортируя смазку прямо к трущимся поверхностям. Серия AL — одно из самых распространённых и надёжных решений на рынке.1. Что такое маслораспылитель AL и как он работает?

Маслораспылитель AL (лубрикатор) — это компонент пневмосистемы, который предназначен для создания аэрозольной смеси «воздух + масло». Принцип действия основан на эжекторном эффекте: проходящий через корпус сжатый воздух создаёт разрежение в камере с маслом, засасывает его через жиклёр и распыляет на мельчайшие капли, которые подхватываются потоком и уносятся к потребителю.

Ключевые конструктивные особенности

Прозрачный стакан (колба) из поликарбоната (или металлический на заказ) позволяет визуально контролировать уровень масла.

Регулировочный винт — плавно изменяет количество впрыскиваемого масла (от капель до плотного тумана).

Обратный клапан — предотвращает вытекание масла при отключении давления.

Сливная пробка — для удобной замены масла без демонтажа устройства.

Маслораспылитель монтируется вертикально (стаканом вниз) и располагается как можно ближе к смазываемому оборудованию — тогда масляная плёнка не успевает оседать на стенках трубопровода.

Основные преимущества маслораспылителей AL

Почему специалисты по пневматике выбирают именно серию AL? Перечислим ключевые плюсы.

Простота эксплуатации

Лёгкая регулировка — поворотом винта можно настроить подачу масла от 0 до максимума.

Наглядный контроль — сквозной поликарбонатный стакан позволяет оценить остаток масла без отключения системы.

Быстрая дозаправка — достаточно открутить верхнюю крышку или (на некоторых моделях) залить масло через заливное отверстие, не снимая стакан.

Широкий модельный ряд

Серия AL охватывает все типовые присоединения от M5 до G1" и расходы от 110 до 7000 л/мин. Вы можете подобрать лубрикатор как для миниатюрного лабораторного стенда, так и для мощной цеховой магистрали.

Надёжность и долговечность

Корпус из алюминиевого сплава устойчив к коррозии.

Фильтрующий элемент из спечённой бронзы защищает жиклёр от загрязнений.

Уплотнения из NBR (нитриловый каучук) совместимы с минеральными маслами и не разрушаются под воздействием масляных паров, часто присутствующих в сжатом воздухе от поршневых компрессоров.

Совместимость с блоками подготовки воздуха

Маслораспылители AL имеют модульную конструкцию и стыкуются с фильтрами, регуляторами давления и блоками подготовки воздуха (серии AC, AW, AR, AF) без дополнительных трубок, что экономит место на пневмопанели

Примечание: Пропускная способность указана при давлении 0,6 МПа и перепаде давления 0,1 МПа. Фактические значения зависят от качества сжатого воздуха и вязкости масла.

 Особенности каждой модели

AL1000 — сверхкомпактный, часто используется на миниатюрных пневмосхемах, в лабораториях, стоматологических установках. Не имеет защитного стакана, поэтому требует аккуратного обращения.

AL2000 — самый ходовой типоразмер для небольших мастерских, автосервисов, станков с ЧПУ. Надёжный поликарбонатный стакан защищает от случайных ударов.

AL3000 — универсальный выбор для большинства промышленных применений. Обеспечивает расход до 1500 л/мин, чего достаточно для питания нескольких единиц пневмоинструмента.

AL4000 — для интенсивно работающих линий (упаковка, деревообработка, лёгкое машиностроение). Расход до 4000 л/мин.

AL5000 — для мощных магистралей (сборочные цехи, горная промышленность, металлургия). Работает с трубопроводами G3/4" и G1".

 Как правильно выбрать маслораспылитель AL?

Чтобы лубрикатор работал эффективно и не создавал проблем, следуйте простым рекомендациям.

Рассчитайте требуемый расход

Суммируйте потребление воздуха всеми устройствами, которые будут смазываться через один маслораспылитель. Добавьте запас 20–30%. Выберите модель AL, чья пропускная способность не ниже полученного значения. Важно: Если расход слишком мал (например, 100 л/мин при AL2000), масло не будет подниматься по эжекторной трубке — смазка не произойдёт.

Подберите резьбу

Она должна соответствовать вашей пневмолинии. Чаще всего используют AL2000 (G1/4") или AL3000 (G3/8"). Переходники возможны, но лучше стыковать напрямую.

 Учитывайте видимость стакана

В условиях, где возможны механические повреждения (передвижные установки, ремонтные зоны), предпочтительнее использовать маслораспылитель с металлическим защитным стаканом (опция). Для стационарных станков подойдёт прозрачный поликарбонат.

Выберите правильное масло

Производитель рекомендует ISO VG32 (индустриальное масло, например, И-20А, Мobil Velocite No. 3, Shell Tellus 32). Использование более вязкого масла (VG46, VG68) затруднит распыл, а слишком жидкое (VG22) будет быстро расходоваться.

Монтаж и эксплуатация: пошаговая инструкция

 Установка

Закрепите маслораспылитель на панели или кронштейне строго вертикально (стаканом вниз). Допустимое отклонение — не более 5°.

Соблюдайте направление потока воздуха (на корпусе есть стрелка). Вход (IN) — со стороны фильтра/регулятора, выход (OUT) — к потребителю.

Для AL2000–AL5000 используйте прозрачный стакан – убедитесь, что он плотно закручен.

 Заправка маслом

Перекройте подачу воздуха и сбросьте давление.

Открутите верхнюю крышку (или, на некоторых модификациях, стакан целиком).

Залейте масло не выше отметки MAX (обычно 2/3 объёма).

Закройте крышку, проверьте герметичность.

Регулировка расхода

Поверните регулировочный винт (обычно сверху или сбоку) на 1–2 оборота.

Подайте воздух и включите потребитель (например, пневмоцилиндр в рабочем цикле).

Наблюдайте через прозрачный стакан: оптимальная частота капель — 1–2 капли в минуту для типичных применений. Для быстроходных инструментов (шлифмашины, гайковёрты) — до 5 капель в минуту.

Техническое обслуживание

Ежемесячно: проверяйте уровень масла, доливайте при необходимости.

Раз в 3 месяца: сливайте возможный конденсат из нижней части стакана (через сливной винт).

Раз в полгода: промывайте жиклёр и фильтр спечённой бронзы в уайт-спирите или керосине, продувайте сжатым воздухом.

Раз в год: заменяйте уплотнительные кольца (NBR) и проверяйте герметичность корпуса.

Типичные ошибки при использовании маслораспылителей

Ошибка	Последствие	Решение
Установка не вертикально	Масло не поступает в эжектор; смазка отсутствует	Перемонтировать строго вертикально
Слишком низкий расход воздуха	Масло не поднимается, лубрикатор не работает	Увеличить расход или перейти на меньшую модель AL
Использование нерекомендованного масла (дизель, трансмиссионка)	Забивка жиклёра, разрушение уплотнений	Промыть и залить ISO VG32
Игнорирование уровня масла	Работа «на сухую» → быстрый износ оборудования	Регулярно проверять, вести журнал
Маслораспылитель стоит далеко от потребителя (более 5–7 м)	Масло оседает на стенках труб	Перенести лубрикатор ближе или увеличить расход



 Области применения маслораспылителей AL

Машиностроение и станкостроение: смазка золотников пневмораспределителей, направляющих, быстросменных зажимов.

Деревообработка: лубрикация пневмоприводов подачи, зажимных механизмов.

Автосервис и шиномонтаж: подача масляного тумана к гайковёртам, шлифмашинам, продувочным пистолетам.

Упаковочное оборудование: дозаторы, термоусадочные машины, конвейерные толкатели.

Пищевая промышленность (требуется специальное масло H1): по согласованию – можно использовать, но стакан должен быть металлическим.
                   Почему стоит купить маслораспылитель AL в ООО «Снабжение-64»?

Мы поставляем только оригинальную продукцию, прошедшую входной контроль.

Наши преимущества:

Гарантия качества — каждый экземпляр проверяется на герметичность.

Помощь в подборе — инженеры помогут рассчитать оптимальную модель под вашу пневмосхему.

Складская программа — модели AL2000, AL3000, AL4000 всегда в наличии.

Доставка по всей России — транспортными компаниями или почтой.

 Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли использовать маслораспылитель AL без фильтра?

Ответ: Крайне не рекомендуется. Пыль и ржавчина из трубопровода забьют жиклёр за несколько дней. Лучше установить перед AL фильтр-влагоотделитель (серии AF).

Вопрос 2: Нужен ли маслораспылитель для пневмоцилиндров?

Ответ: Если цилиндр работает в тяжёлом режиме (более 50 циклов/час) или во влажной/абразивной среде — да. Для редких перемещений (например, открытие заслонки раз в час) — не обязательно.

Вопрос 3: Как часто доливать масло?

Ответ: Зависит от расхода. Например, при 1 капле в минуту (≈ 0,05 мл/мин) стакан 100 мл опустеет за 2000 минут непрерывной работы (~33 часа). Следите по меткам.

Вопрос 4: Что делать, если масло не капает даже после регулировки?

Ответ: Вероятно, забит жиклёр или эжекторная трубка. Разберите, промойте, продуйте. Проверьте, что расход воздуха достаточен для вашей модели.

Вопрос 5: Можно ли заливать моторное масло 5W-30?

Ответ: Технически да, но оно имеет другую вязкость и присадки, которые могут повредить уплотнения. Лучше использовать ISO VG32.

Маслораспылитель AL — это невзрачный на вид, но жизненно важный элемент любой пневмосистемы с подвижными частями. Правильно подобранный и настроенный лубрикатор продлевает ресурс оборудования в 3–5 раз, снижает трение и энергопотребление, предотвращает внезапные отказы.

В ООО «Снабжение-64» вы можете приобрести маслораспылители AL всех типоразмеров – от малютки AL1000 до мощного AL5000. Наши специалисты помогут с выбором, расчетом расхода и масла.

Свяжитесь с нами сегодня – обеспечьте вашей пневматике долгую и безотказную работу!
